| Brand Name: | GEZHI or OEM |
| Nomor Model: | Penyambung Filter 1x2,2x2 PM |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Serikat Barat |

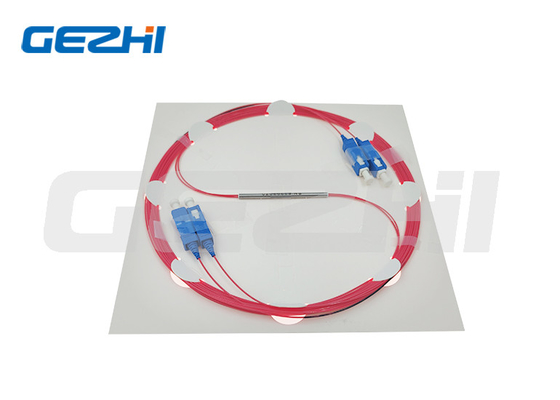

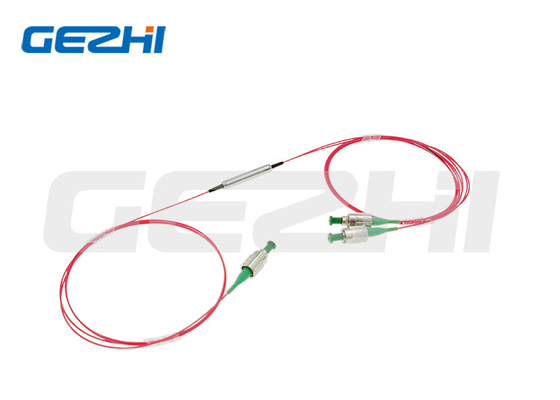

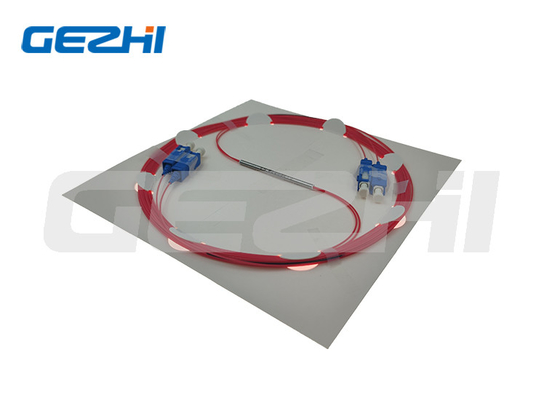

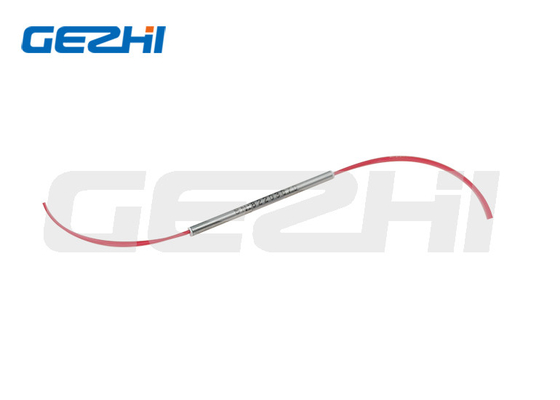

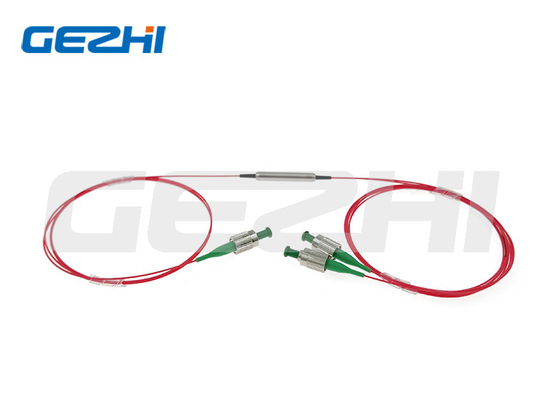

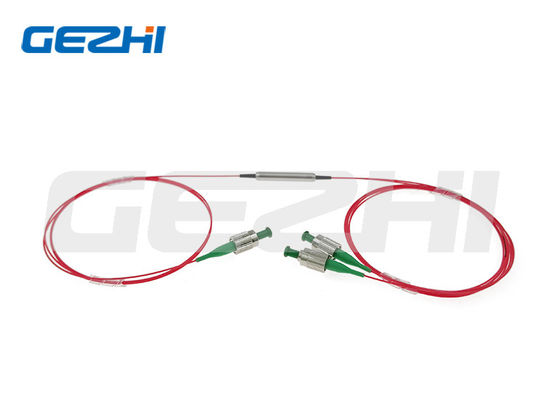

Pemasok Peringkat Teratas 1x2,2x2 Polarisasi Mempertahankan Filter Coupler 780nm/850nm/980nm/1030nm/1064nm
Ikhtisar Produk
Gezhi Photonics memiliki kemampuan untuk menyambungkan serat-serat pemisah filter dengan semua konektor standar seperti FC, SC, ST, LC dll. dan finishing (Super PC, Ultra PC, Angled PC [APC] dll.).Sebagai integrator komponen, Kami dapat membuat komponen tambahan langsung ke serat penggandeng.Contohnya termasuk filter merdu, attenuator variabel, atau kolimator.Dengan membangun perangkat ini langsung ke serat penggandeng, Gezhi Photonics menghemat biaya tambahan dan kerugian penyisipan konektor perantara dan adaptor, atau waktu dan biaya penyambungan fusi.Perangkat yang dibuat langsung juga merupakan cara terbaik untuk mempertahankan Rasio Kepunahan Polarisasi setinggi mungkin.

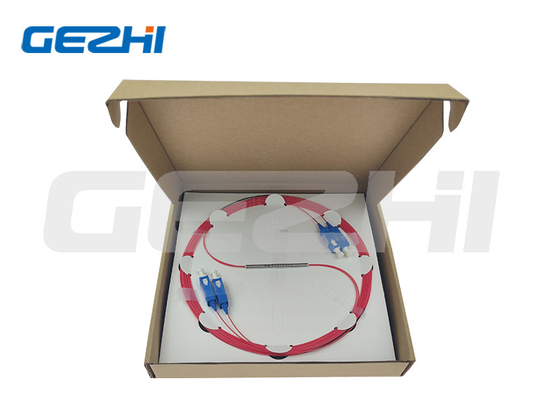

Kemasan produk
| menyelesaikan produk | kotak batin | karton |
Aplikasi
* Penguat EDFA & Romawi
* Instrumen Serat Optik
* Sensor Serat
FITUR
*Kerugian Pengembalian Tinggi
* Rasio Kepunahan Tinggi
* Rugi Penyisipan Rendah
| Parameter | Satuan | Nilai | ||||
| Jenis | / | 1x2 atau 2x2 | ||||
| Panjang Gelombang Tengah | nm | 780 | 850 | 980 | 1030 | 1064 |
| Rentang Panjang Gelombang Operasi | nm | ±10 | ±20 | ±20 | ±20 | ±20 |
| Ketuk Rasio Kopling | % | 1±0,5%, 5±1,0%, 10±2,0%, dan 50% | ||||
| Kerugian penyisipan | dB | IL terkait dengan Rasio Kopling | ||||
| Kelebihan Kerugian | dB | 1x2:≤0,8 ;2x2:≤1,2 | ||||
| Keseragaman (Hanya untuk 50/50) | dB | 1x2:≤0,5 ;2x2:≤0,8 | ||||
| Rasio Kepunahan | dB | 1x2:≥20 ;2x2:≥18 | ||||
| Mengembalikan kerugian | dB | ≥50 | ||||
| Penanganan Daya Maks (CW) | W | 0,5, 1, 2 atau 5 | ||||
| Beban Tarik | N | ≤5 | ||||
| Suhu Operasional | ℃ | -5~+75 | ||||
| Suhu Penyimpanan | ℃ | -40~+85 | ||||
Catatan 1.Kustomisasi tersedia.Kunci penyelarasan sumbu lambat standar konektor
Spesifikasi di atas adalah untuk perangkat tanpa konektor, Jika dengan konektor, IL akan menjadi 0,3dB lebih tinggi, return loss dengan pengurangan 5dB dan Extinction Ratio akan berkurang 2dB.
2. Untuk aplikasi daya tinggi >10W, kami akan menggunakan paket heat sink
3.Jika ada aplikasi pulsa, pastikan untuk memberi tahu kami tentang energi pulsa dan daya puncak.
Ukuran
meminta informasi
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Panjang gelombang: | 780=780nm;850=850nm;980=980nm;1030=1030nm;1064=1064nm;S=Tentukan |
| ②Jenis Konfigurasi: | 12=1x2, 22=2x2 |
| ③Rasio Kopling: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Tentukan |
| ④Sumbu Kerja: | B = Kedua sumbu bekerja, F = Sumbu Lambat Bekerja, Sumbu cepat diblokir |
| ⑤Tipe Serat: | PM780;PM980;S=Tentukan |
| ⑥Penanganan Daya: | 0L=0,5W;01=1W;02=2W |
| ⑦Dimensi Paket: | S1=5.5x35mm;S=Tentukan |
| ⑧Jenis kepang: | 00 = serat telanjang;09 = 900um tabung longgar |
| ⑨Panjang Serat: | 08=0,8m;10=1m;S=Tentukan |
| ⑩Tipe Konektor: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Tentukan |
|
|
