| Brand Name: | GEZHI or OEM |
| Nomor Model: | Penyambung Filter 1x2,2x2 PM |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Serikat Barat |

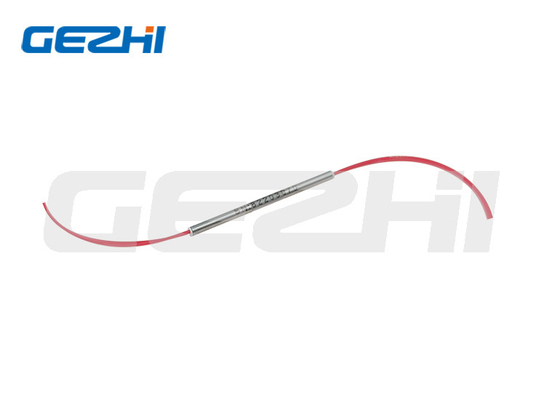

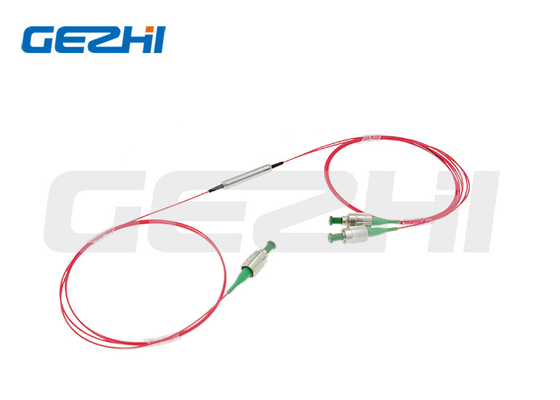

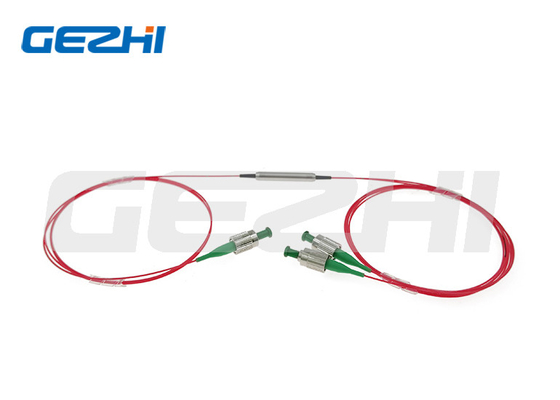

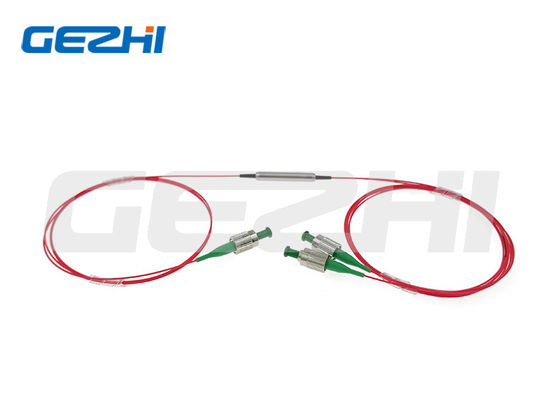

Harga pabrik 1x2,2x2 Polarisasi Mempertahankan Filter Coupler Panjang gelombang 1310/1480/1550/1940/2000nm
Ikhtisar Produk
Coupler Pemelihara Polarisasi adalah perangkat jenis filter mikro optik yang menyediakan pemisahan sinyal optik sambil mempertahankan polarisasi dengan ER tinggi.Coupler Pemeliharaan Polarisasi tersedia dalam berbagai rasio kopling dari 1% hingga 50%, dan juga tersedia dalam tipe 1x2 dan 2x2.

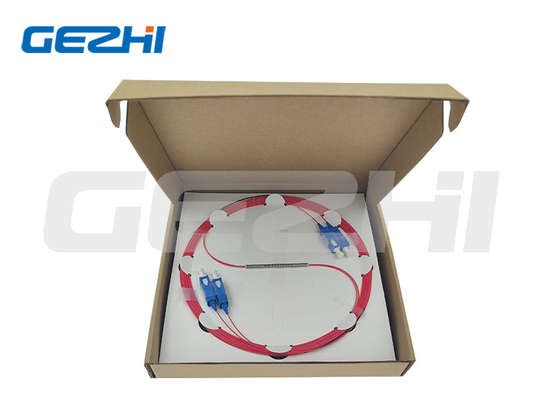

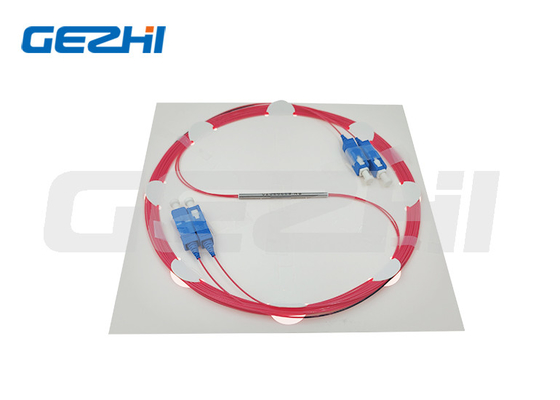

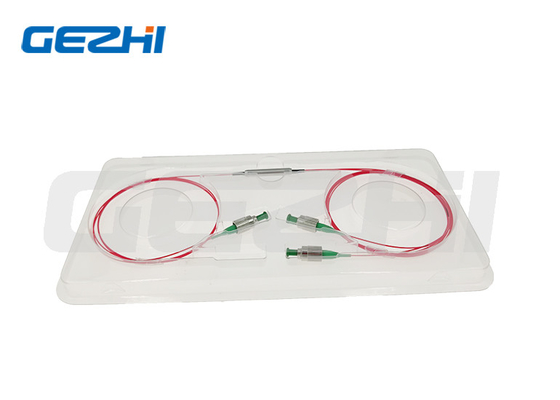

Kemasan produk
| menyelesaikan produk | kotak batin | kotak |
Aplikasi & Fitur
|
Aplikasi |
Fitur |
| Parameter | Satuan | Nilai | ||||
| Jenis | / | 1x2 atau 2x2 | ||||
| Panjang Gelombang Tengah | nm | 1310 | 1480 | 1550 | 1940 | 2000 |
| Rentang Panjang Gelombang Operasi | nm | ±40 | ±40 | ±40 | ±40 | ±40 |
| Ketuk Rasio Kopling | % | 1±0,5%, 5±1,0%, 10±2,0%, dan 50% | ||||
| Kerugian penyisipan | dB | IL terkait dengan Rasio Kopling | ||||
| Kelebihan Kerugian | dB | 1x2:≤0,7 ;2x2:≤1,0 | 1x2:≤1,2 ;2x2:≤1,5 | |||
| Keseragaman (Hanya untuk 50/50) | dB | 1x2:≤0,4 ;2x2:≤0,6 | 1x2:≤0,6 ;2x2:≤0,8 | |||
| Rasio Kepunahan | dB | 1x2:≥20 ;2x2:≥18 | 1x2:≥18 ;2x2:≥17 | |||
| Mengembalikan kerugian | dB | ≥50 | ||||
| Penanganan Daya Maks (CW) | W | 0,5, 1, 2 atau 5 | ||||
| Beban Tarik | N | ≤5 | ||||
| Suhu Operasional | ℃ | -5~+75 | ||||
| Suhu Penyimpanan | ℃ | -40~+85 | ||||
Catatan 1.Kustomisasi tersedia.Kunci penyelarasan sumbu lambat standar konektor
Spesifikasi di atas adalah untuk perangkat tanpa konektor, Jika dengan konektor, IL akan menjadi 0,3dB lebih tinggi, return loss dengan pengurangan 5dB dan Extinction Ratio akan berkurang 2dB.
2. Untuk aplikasi daya tinggi >10W, kami akan menggunakan paket heat sink
3.Jika ada aplikasi pulsa, pastikan untuk memberi tahu kami tentang energi pulsa dan daya puncak.
Ukuran
meminta informasi
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Panjang gelombang: | 1310=1310nm;1480=1480nm;1550=1550nm;1940=1940nm;2000=2000nm;S=Tentukan |
| ②Jenis Konfigurasi: | 12=1x2, 22=2x2 |
| ③Rasio Kopling: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Tentukan |
| ④Sumbu Kerja: | B = Kedua sumbu bekerja, F = Sumbu Lambat Bekerja, Sumbu cepat diblokir |
| ⑤Tipe Serat: | PM1300;PM1550;PM1950;S=Tentukan |
| ⑥Penanganan Daya: | 0L=0,5W;01=1W;02=2W |
| ⑦Dimensi Paket: | S1=5.5x35mm;S=Tentukan |
| ⑧Jenis kepang: | 00 = serat telanjang;09 = 900um tabung longgar |
| ⑨Panjang Serat: | 08=0,8m;10=1m;S=Tentukan |
| ⑩Tipe Konektor: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Tentukan |
|
|
