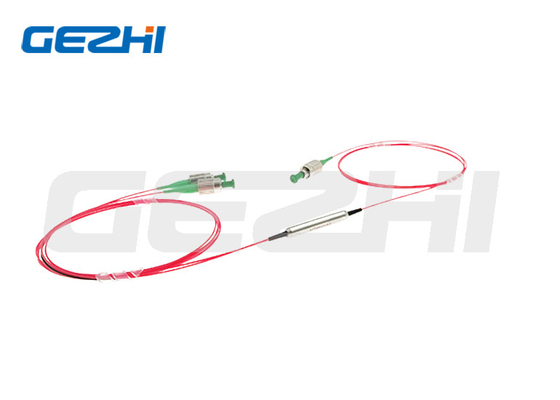

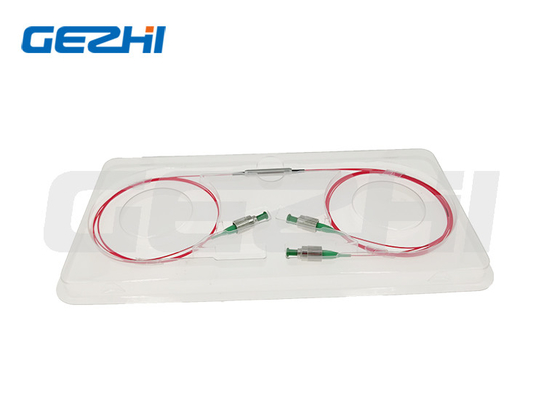

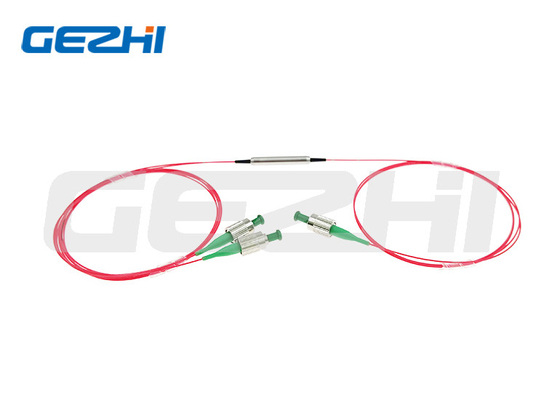

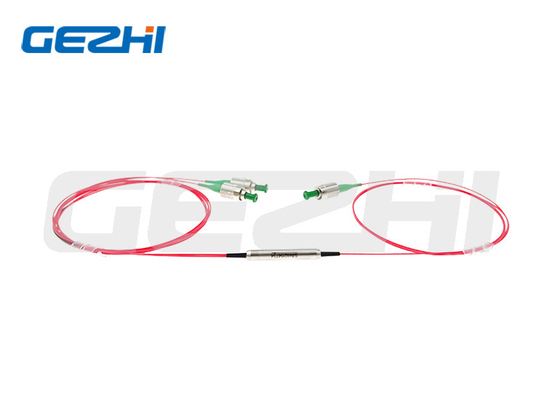

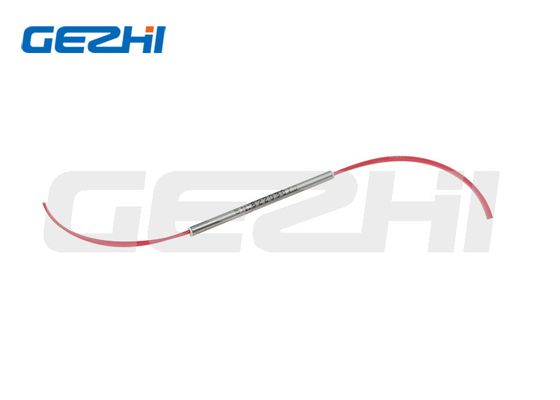

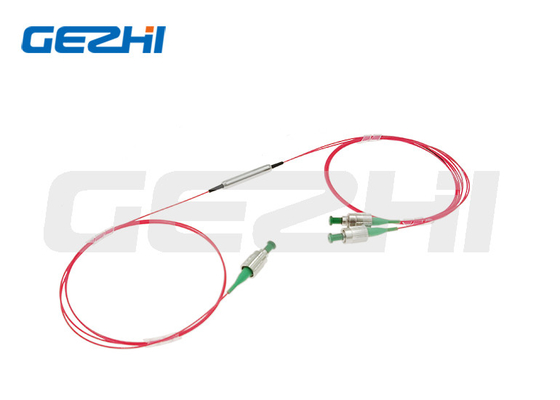

1x2 Port Polarization Maintaining Filter WDM dengan Low Insertion Loss dan High Return Loss untuk sistem CATV
  • Nama
  • Nama
  • Nama
  • Nama
  • Nama
  • Nama

1x2 Port Polarization Maintaining Filter WDM dengan Low Insertion Loss dan High Return Loss untuk sistem CATV

Nama merek: GEZHI or OEM
Nomor Model: PM FWDM
Moq: 1 pc
Harga: US$288-US$988
Ketentuan Pembayaran: T/T, Western Union
Informasi Rinci
Deskripsi Produk
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE RoHS,ISO9001
Tipe Konektor:
FC/UPC, FC/APC, SC/UPC, SC/APC atau disesuaikan
Kemasan rincian:
Kotak kertas
Menyediakan kemampuan:
5000pcs per bulan
Menyoroti:

Filter Pemeliharaan Polarisasi 1x2

,

Filter Pemeliharaan Polarisasi Sistem CATV

,

Multiplexer Divisi Panjang Gelombang PM

Deskripsi Produk
1x2 Polarization Maintaining Filter Wavelength Division Multiplexer Untuk Sistem CATV
Tinjauan Produk

Seri PM FWDM menyediakan multiplexing pembagian panjang gelombang sambil mempertahankan polarisasi sinyal. PM FWDM didasarkan pada teknologi filter film tipis yang stabil secara lingkungan dan dicirikan dengan rasio pemadaman tinggi, kehilangan penyisipan rendah, dan kehilangan pengembalian tinggi. Sangat ideal untuk sistem jaringan WDM berkecepatan tinggi.

PM Filter WDM product view PM Filter WDM technical diagram PM Filter WDM application illustration
Aplikasi
  • Sistem CATV
  • Modul CWDM/DWDM
  • Jaringan EPON/GPON
Fitur
  • Kehilangan Penyisipan Rendah
  • Kehilangan Pengembalian Tinggi
  • Keandalan & Stabilitas Tinggi
Spesifikasi Produk
Parameter Unit Nilai
Tipe-1064/980 | 1550/980 | 1550/1064 | 1550/1480 | 2000/1550
Panjang Gelombang Transmisinm1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050
Panjang Gelombang Refleksinm960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10
Max. Kehilangan Penyisipan pada 23℃Saluran TransmisidB0.8 | 0.7 | 0.8 | 0.8 | 0.8
Saluran RefleksidB0.6 | 0.6 | 0.6 | 0.6 | 0.8
Min. Isolasi Saluran @RefleksidB30 | 30 | 30 | 30 | 25
Min. Isolasi Refleksi @TransmisidB15 | 15 | 15 | 15 | 12
Max. Kerataan SalurandB0.4
Min. Rasio Pemadaman pada 23℃Saluran TransmisidB20
Saluran RefleksidB18
Max. Stabilitas Termal Panjang Gelombangnm/℃0.003
Max. Stabilitas Termal Kehilangan PenyisipandB/℃0.005
Min. Kehilangan Pengembalian pada 23℃dB50
Max. Penanganan Daya (CW)mW500
Beban Tarik MaksimumN5
Suhu Operasi℃0~+70
Suhu Penyimpanan℃-40~+85

Dengan konektor, IL adalah 0.3dB lebih tinggi, RL adalah 5dB lebih rendah, dan ER adalah 2dB lebih rendah.

Kunci konektor sejajar dengan sumbu lambat.

Dimensi
PM Filter WDM dimensional drawing
Informasi Pemesanan

PMFWDM-1111-23-444-555-67-8-999

Segmen Kode Deskripsi
1111 - Panjang Gelombang5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Ditentukan
2 - Tipe PompaF=Maju, B=Mundur
3 - Sumbu Kerja untuk Rute SinyalB=Kedua sumbu bekerja, F=Sumbu Cepat Diblokir
444 - Tipe Serat untuk Com & Pass001=PM1550, 003=PM980, 045=PM1950, SSS=Ditentukan
555 - Tipe Serat untuk Ref001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Ditentukan
6 - Dimensi Paket0=φ5.5x35mm, S=Ditentukan
7 - Tipe Pigtail0=serat telanjang, 1=tabung lepas 900μm
8 - Panjang Serat0.8=0.8m, 1.0=1m, S=Ditentukan
999 - Tipe Konektor0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Tidak Ada, S=Ditentukan
