Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Jenis Paket: | Tabung Baja | Tipe Konektor: | FC/UPC, FC/APC, SC/UPC, SC/APC atau disesuaikan |
|---|---|---|---|
| Aplikasi: | Sistem CWDM | Bahan: | PVC |
| Pelabuhan: | 1X2 | Jaminan: | 3 tahun |
| Cahaya Tinggi: | Polarisasi Mempertahankan WDM Kasar,Polarisasi 1620nm Mempertahankan WDM Kasar |
||

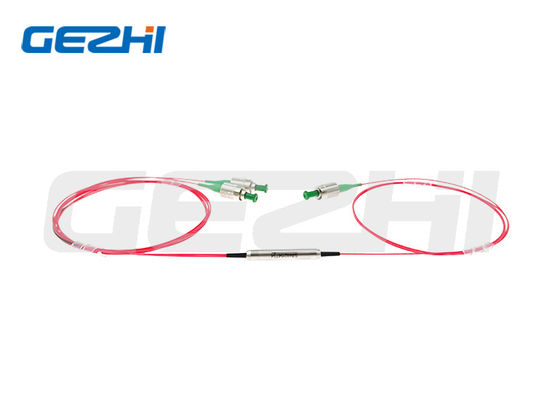

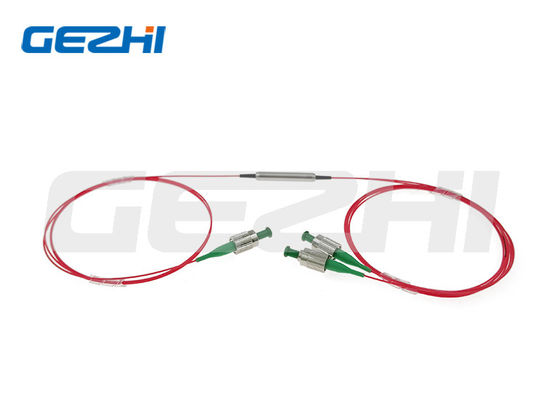

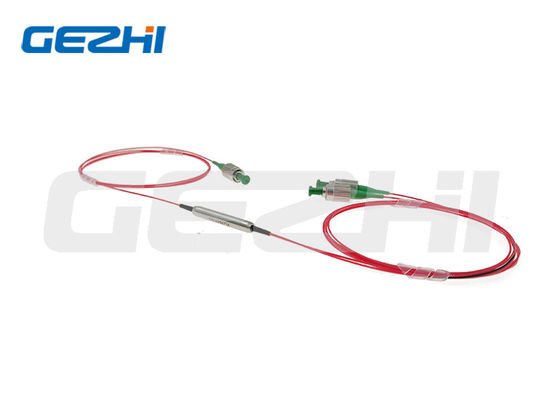

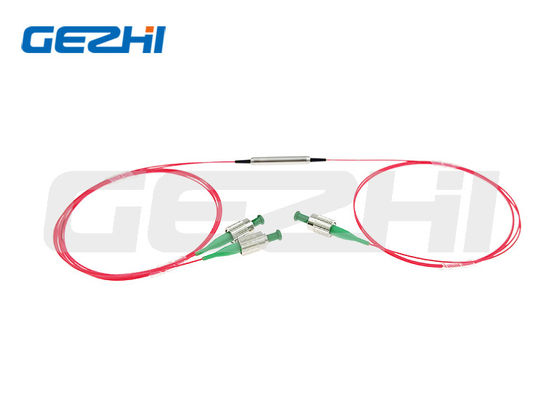

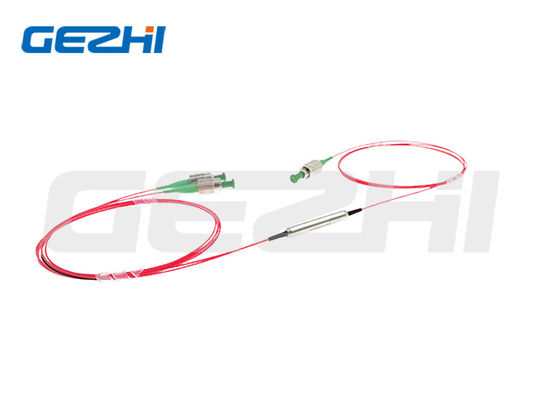

Polarisasi 1260nm~1620nm Mempertahankan WDM Kasar untuk Jaringan CWDM/OADM
Ikhtisar Produk
Filter Multiplexer Divisi Panjang Gelombang Corse Mempertahankan Polarisasi dirancang dan diproduksi dengan standar internasional.Perangkat ini menggunakan filter film tipis yang stabil secara lingkungan dan teknologi pengemasan canggih untuk mencapai passband lebar, insertion loss rendah, isolasi saluran tinggi, dan stabilitas lingkungan yang sangat baik.Mereka dapat digunakan secara individual untuk melakukan fungsi tambah atau lepas saluran tunggal atau dapat diurutkan ke dalam urutan untuk aplikasi multi-saluran dalam sistem CWDM.Ini juga digunakan untuk memblokir sinyal derau yang tidak diinginkan di EDFA dan sistem laser serat.
Komponen dicirikan dengan isolasi yang tinggi, insertion loss yang rendah, rasio kepunahan yang tinggi, stabilitas lingkungan yang sangat baik dan kemampuan penanganan daya yang tinggi.
Aplikasi
Sistem CWDM
Modul CWDM/OADM
Jaringan CWDM/OADM
Fitur
Rugi & Isolasi Penyisipan Rendah
Kerugian Pengembalian Tinggi
Keandalan & Stabilitas Tinggi
Lebar Transmisi Lebar
Spesifikasi Produk
| Parameter | Satuan | Nilai | |
| Panjang Gelombang Tengah | nm | ITU atau ITU+1 | |
| Panjang Gelombang Operasi | nm | 1260~1460 atau 1460~1620 atau 1260~1620 | |
| Ruang Saluran | nm | 20 | |
| Min.Bandwidth Saluran @λc | nm | ±6,5 | |
| Maks.Kerataan Saluran | nm | 0,4 | |
| Maks.Rugi Penyisipan pada 23 ℃ | Saluran Transmisi | dB | 0,6 |
| Saluran Refleksi | dB | 0,4 (1260~1460 atau 1460~1620) atau 0,6 (1260~1620) | |
| Min.Isolasi pada 23℃ | Saluran Berdekatan | dB | 30 |
| Saluran Tidak Berdekatan | dB | 40 | |
| Saluran Refleksi | dB | 12 | |
| Min.Mengembalikan kerugian | dB | 50 | |
| Min.Rasio Kepunahan pada 23 ℃ | dB | 20 | |
| Maks.Stabilitas Termal Panjang Gelombang | nm/℃ | 0,003 | |
| Maks.Stabilitas Termal Rugi Penyisipan | dB/℃ | 0,005 | |
| Maks.Penanganan Daya (CW) | mW | 500 | |
| Suhu Operasional | ℃ | 0~+70 | |
| Suhu Penyimpanan | ℃ | -40~+85 | |
Dengan konektor, IL 0,3dB lebih tinggi, RL 5dB lebih rendah, dan ER 2dB lebih rendah.
Kunci konektor disejajarkan dengan sumbu lambat.
Ukuran
meminta informasi
| PMCWDM-11-234-555-67-8-999 | |
| 11 - Panjang Gelombang Tengah: | 27=1270nm atau 1271nm,..., 61=1610nm atau 1611nm, SS=Ditentukan |
| 2 - Panjang Gelombang Operasi: | F=Gelombang penuh (1260nm~1620nm), H=Setengah gelombang (1260~1460 atau 1460~1620) |
| 3 - Jenis Pelabuhan: | 3=1x2 |
| 4 - Sumbu kerja untuk Sinyal: | B=Kedua sumbu bekerja, F=Fast Axis Blocked |
| 555 - Jenis Serat: | 001=PM1550, 002=PM1310, SSS=Ditentukan |
| 6 - Dimensi Paket: | 0=φ5.5x35mm, S=Ditentukan |
| 7 - Jenis kuncir: | 0 = 250μm serat telanjang, 1 = tabung longgar 900μm |
| 8 - Panjang Serat: | 0,8=0,8m, 1,0=1m, S=Ditentukan |
| 999 - Jenis Konektor: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Tidak ada, S=Ditentukan |
