| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-MxN-MOS100x |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 hari kerja |
| Payment Terms: | T/T, Serikat Barat |
Ikhtisar Produk Sakelar Optik MXN Matrix
2x16 3x16 4x4 4x16 8x8 Matriks saklar optik untuk Pemantauan Sistem
Sakelar Optik Matriks
Sakelar serat optik Matrix MXN memungkinkan koneksi simultan antara input M dan serat output N, dalam konfigurasi koneksi silang yang sepenuhnya non-blocking, semua-optik.Sakelar Matriks Optik GEZHI MxN berguna untuk menambahkan redundansi ke jaringan optik, atau untuk berbagi sumber daya dalam aplikasi pengujian & pengukuran.Sakelar serat optik matriks ini tersedia dalam berbagai ukuran MxN hingga 128x128.
Sakelar Serat Optik Matriks ini dikembangkan oleh GEZHI Photonics Co.,Ltd.Sakelar serat optik Matrix dengan sakelar serat optik berkecepatan tinggi dan berkinerja tinggi memungkinkan sejumlah serat input M terhubung ke sejumlah serat output N dengan cara yang sepenuhnya non-blocking.Ini dengan saluran khusus MxN sebagai 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32 ukuran apa pun hingga 128x128 saluran matriks serat optik.
Fitur & Aplikasi MxN Matrix Optical Switch
|
Fitur
|
Aplikasi
|
Spesifikasi MxN Matrix Optical Switch
| Parameter | Satuan | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Rentang Panjang Gelombang | nm | 1260~1650 | |||||||||
| Menguji Panjang Gelombang | nm | 1310/1550 | |||||||||
| Kerugian penyisipan | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| Mengembalikan kerugian | dB | SM ≥ 50 | |||||||||
| Obrolan silang | dB | ≤-70 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Pengulangan | dB | ≤0,02 | |||||||||
| Seumur hidup | waktu | >107 | |||||||||
| Beralih Waktu | MS | ≤8 (Saluran Berdekatan) | |||||||||
| Daya Optik | mW | ≤500 | |||||||||
| Modus Kontrol | / | TTL atau Disesuaikan | |||||||||
| Suhu Operasional | ℃ | -10~+55 | |||||||||
| Suhu Penyimpanan | ℃ | -40~+85 | |||||||||
| Dimensi tipe modul | mm |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300x80 |
300x300x120 |

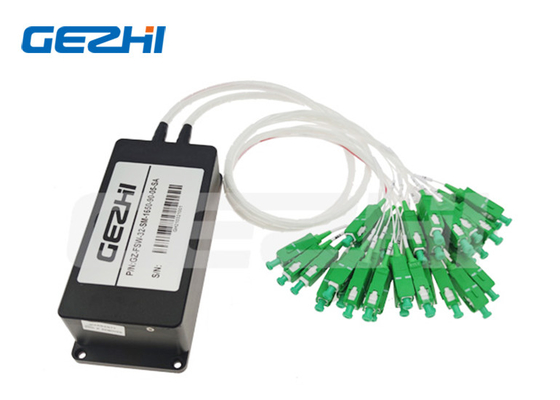

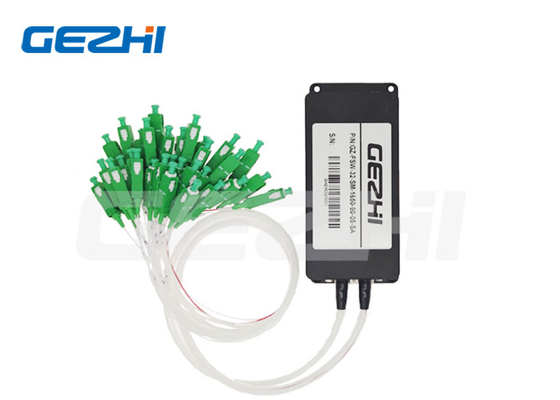

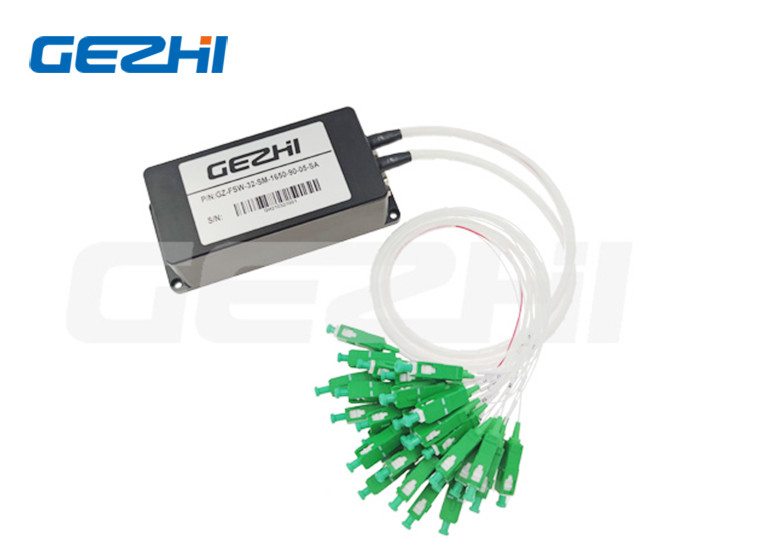

Gambar Sakelar Optik Matriks 2x32
| OSW | Mode | Panjang gelombang | Kemasan | Jenis Serat | Panjang Serat | Penyambung |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 S=Spesifikasi |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm S=Tentukan |
M=Modul S=Tentukan |
M5=50/125 M6=62,5/125 09=9/125 S=Tentukan |
05=0,5meter 10 = 1,0 meter |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Tentukan |
|
|
