Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
nama Produk: | Peredaran PM | Panjang gelombang: | 1310-2050nm |
---|---|---|---|
serat: | Serat PM | Suhu Operasional: | -5~+75(℃) |
Suhu penyimpanan: | -40~+85(℃) | Aplikasi: | Sensor Serat |
Cahaya Tinggi: | Polarisasi Mempertahankan Fiber Circulator,Compact PM Circulator,PM Circulator Untuk Sensor Fiber |
Ikhtisar Produk PM Circulator
Keandalan & Stabilitas Tinggi Polarisasi 1310-2050nm Mempertahankan Peredaran Serat untuk Sensor Serat
Sirkulasi Pemelihara Polarisasi

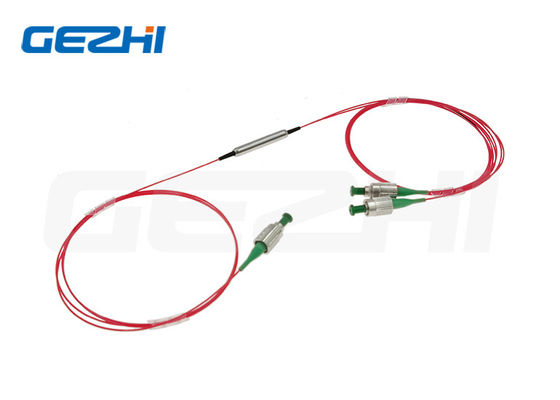

Polarisasi GEZHI 1310-2050nm mempertahankan optical circulator adalah komponen gelombang cahaya yang kompak dan berkinerja tinggi yang merutekan sinyal masuk dari Port 1 ke Port 2, dan sinyal Port 2 yang masuk ke Port 3. Jadi, circulator serat optik bertindak sebagai router sinyal, mentransmisikan cahaya dari serat masukan ke serat keluaran, tetapi mengarahkan cahaya yang mengembalikan sepanjang serat keluaran itu ke port ketiga.
Fitur & Aplikasi PMPeredaran
Fitur:
Isolasi Tinggi
Rasio Kepunahan Tinggi
Biaya rendah
Kerugian Penyisipan Rendah
Stabilitas & Keandalan Tinggi
Aplikasi:
Penguat Serat
Sensor Serat
Tes dan Pengukuran
Deteksi Koheren
Spesifikasi PMPeredaran
Parameter | Satuan | Nilai | ||||||||||
Jenis | - | Tipe A | Tipe B | Tipe A | Tipe B | |||||||
Tipe Pelabuhan | - | 3 Pelabuhan | 4 Pelabuhan | 3 Pelabuhan | 4 Pelabuhan | 3 Pelabuhan | 4 Pelabuhan | 3 Pelabuhan | 4 Pelabuhan | |||
Panjang Gelombang Tengah | nm | 2050, 2000, 1950 | 1550, 1480, 1310 | |||||||||
Rentang Panjang Gelombang Operasi | nm | ±20 | ||||||||||
Ketik.Rugi Penyisipan pada 23 ℃ | dB | 1.3 | 1.5 | 1.2 | 1.4 | 0,7 | 0,8 | 0,6 | 0,7 | |||
Maks.Rugi Penyisipan pada 23 ℃ | dB | 1.6 | 1.8 | 1.5 | 1.7 | 0,9 | 1.1 | 0,8 | 1.0 | |||
Ketik.Isolasi Puncak 23℃ | dB | 28 | 18 | 46 | 30 | |||||||
Min.Isolasi pada 23℃ | dB |
26 18 |
16 | 40 |
20
|
|||||||
Min.Rasio Kepunahan pada 23 ℃ | dB | 18 | 20 | |||||||||
Min.Obrolan Silang | dB |
50
|
||||||||||
Min.Kembali Rugi pada 23 ℃ | dB | 50 | ||||||||||
Sumbu Kerja | - | Sumbu lambat berfungsi, sumbu cepat diblokir | ||||||||||
Maks.Daya Optik (CW) | mW | 500 | ||||||||||
Maks.Beban Tarik | N | 5 | ||||||||||
Jenis Serat | - | Serat PM Panda | ||||||||||
Dimensi Paket | mm | φ5,5x35 | ||||||||||
Suhu Operasional | ℃ | -5~+70 | ||||||||||
Suhu Penyimpanan | ℃ | -40~+85 | ||||||||||
Dengan konektor, IL 0,3dB lebih tinggi, RL 5dB lebih rendah, dan ER 2dB lebih rendah. | ||||||||||||
Kunci konektor disejajarkan dengan sumbu lambat. |
Dimensi Sirkulasi PM
Informasi Pemesanan PMPeredaran
PMCIR-1111-234-555-67-8-999 (3 Pelabuhan) / PMCIR-1111-234-555-67-8-9999 (4 Pelabuhan)
1111 - Panjang gelombang: | 2000=2000nm, 1550=1550nm, 1310=1310nm, SSSS=Ditentukan |
2 - Jenis Pelabuhan: | 3=3-Pelabuhan, 4=4-Pelabuhan |
3 - Tahap: | A=Tipe A, B=Tipe B |
4 - Sumbu Kerja: | F = Sumbu lambat berfungsi, Sumbu cepat diblokir |
555 - Jenis Serat: | 001=PM1550, 002=PM1310, 045=PM1950, SSS=Ditentukan |
6 - Dimensi Paket: | 0=φ5.5x35mm, S=Ditentukan |
7 - Jenis kuncir: | 0 = serat telanjang, 1 = tabung longgar 900μm |
8 - Panjang Serat: | 0,8=0,8m, 1,0=1m, S=Ditentukan |
999 - Jenis Konektor: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Tidak ada, S=Ditentukan |
Kemasan
FAQ
Q1:Bisakah saya memesan sampel?Apa MOQ Sirkulasi PM Anda?
