Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| nama Produk: | Isolator PM | Panjang gelombang: | menyesuaikan |
|---|---|---|---|
| Suhu Operasional: | -5~+70(℃) | Suhu penyimpanan: | -40~+85(℃) |
| Aplikasi: | Pompa Laser | ||
| Cahaya Tinggi: | Polarisasi Isolasi Tinggi Mempertahankan Isolator,Pompa Laser PM Isolator,Sesuaikan Isolator PM |
||
Tinjauan Produk PMIsolator
Polarisasi 1064-2050nm Isolasi Tinggi Mempertahankan Filter lsolator & Tap & Bandpass
Isolator Pemelihara Polarisasi

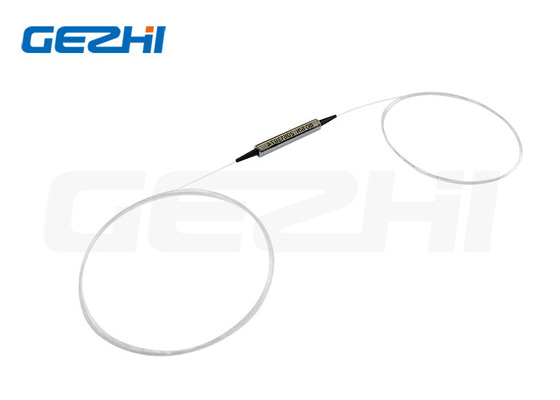

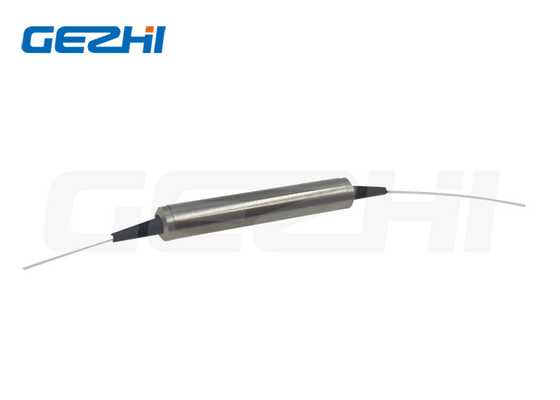

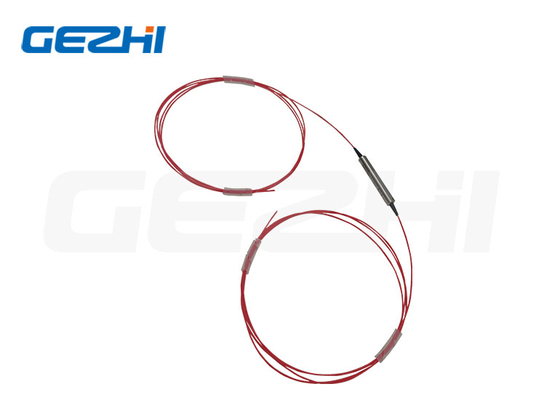

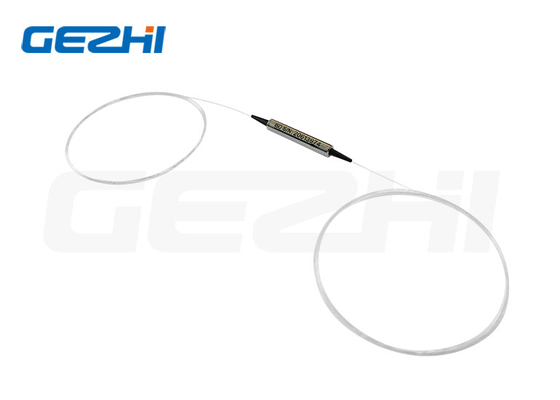

GEZHI Isolator Pemelihara Polarisasi adalah perangkat mikro-optik yang dibangun dengan serat PM panda.Isolator PM memiliki insertion loss yang rendah, isolasi yang tinggi, rasio kepunahan yang tinggi, serta keandalan dan stabilitas yang tinggi.Perangkat memandu cahaya optik ke satu arah dan menghilangkan pantulan balik dan hamburan balik ke arah sebaliknya.Perangkat ini dapat dibangun dengan serat telanjang, atau kabel jaket 900um.
Fitur & Aplikasi PMIsolator
Fitur:
Kerugian Penyisipan Rendah
Kerugian Pengembalian Tinggi
Rasio Kepunahan Tinggi
Isolasi Tinggi
Aplikasi:
EDFA
Pompa Laser
Pemotongan Optik
Riset
Spesifikasi dariPMIsolator
| Parameter | Satuan | Nilai | |||||
| Panggung | - | Lajang | Ganda | Lajang | Ganda | Lajang | Ganda |
| Panjang Gelombang Sinyal | nm | 1064±5 | 1550±15 | 2000±15 | |||
| Min.Isolasi Sinyal, λC,±15 pada 23℃ (Output ke Input) | dB |
18
|
30 | 28 | 45 | 28 | 45 |
| Maks.Kelebihan Rugi, λC,pada 23 ℃ (Masukan ke Keluaran) | dB |
1.5
|
1.7 | 1.2 | 1.4 | 2.5 | 3.5 |
| Min.Rasio Kepunahan pada 23 ℃ | dB | 20 | 20 | 18 | |||
| Ketuk Rasio | % | 1±0,2%, 2±0,4%, 5±1%, 10±2% | |||||
| Min.Lewati Bandwidth (@-0,5dB) | nm |
2, 5, 8, 15 atau Ditentukan 8 10 Ditentukan
|
|||||
| Maks.Hentikan Bandwidth (@-25dB) | nm |
Seperti yang Ditentukan
|
|||||
| Min.Mengembalikan kerugian | dB | 50 | |||||
| Maks.Daya Optik (CW) | mW | 300 | |||||
| Maks.Beban Tarik | N | 5 | |||||
| Suhu Operasional | ℃ | -5~+50 | |||||
| Suhu Penyimpanan | ℃ | -40~+85 | |||||
| Dengan konektor, IL 0,3dB lebih tinggi, RL 5dB lebih rendah, dan ER 2dB lebih rendah. | |||||||
| Kunci konektor disejajarkan dengan sumbu lambat. | |||||||
Dimensi Paket
Informasi Pemesanan dariPMIsolator
| PMTIBPF-1111-2344-55-666-777-89-A-BCD | ||
| 1111 - Panjang gelombang: | 2000=2000nm, 1064=1064nm, 1550=1550nm, SSS=Ditentukan | |
| 2 - Sumbu Kerja: | 1=Pilihan 1, 2=Pilihan 2, 3=Pilihan 3, 4=Pilihan 4, 5=Pilihan 5 | |
| 3 - Tahap: | S = Tahap inti tunggal, D = Tahap inti ganda | |
| 44 - Lewati Bandwidth @-0,5dB: | 02=2nm, 05=5nm, 10=10nm, SS=Ditentukan | |
| 55 - Rasio ketuk: | 01=1%, 02=2%,..., 50=50% | |
| 666 - Jenis serat untuk Masuk & Keluar: | 001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Ditentukan | |
| 777 - Jenis serat untuk Keran: | 001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E | |
| 8 - Dimensi Paket: | 0=φ5.5x35mm, S=Ditentukan | |
| 9 - Jenis Kuncir: | 0 = serat telanjang, 1 = tabung longgar 900μm | |
| A - Panjang Serat: | 0,8=0,8m, 1,0=1m, S=Ditentukan | |
| B - Tipe Konektor untuk Input: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Tidak ada, S=Ditentukan | |
| C - Tipe Konektor untuk Keluaran: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Tidak ada, S=Ditentukan | |
| D - Jenis Konektor untuk Keran: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Tidak ada, S=Ditentukan | |
FAQ
Q1:Bisakah saya memesan sampel?Apa MOQ Isolator PM Anda?
